دامنه API 6D چندین طرح ایزولاسیون و جلوگیری از برگشت جریان را دربر می‌گیرد. پیکربندی نهایی بر اساس سرویس و مشخصات پروژه انتخاب می‌شود.
خانواده شیر
پیکربندی و مبنای انتخاب
بال‌ولو
طرح‌های شناور، ترانیون، تمام‌جوش و دابل‌بلاک‌اندبلید با بدنه ریختگی یا فورج.

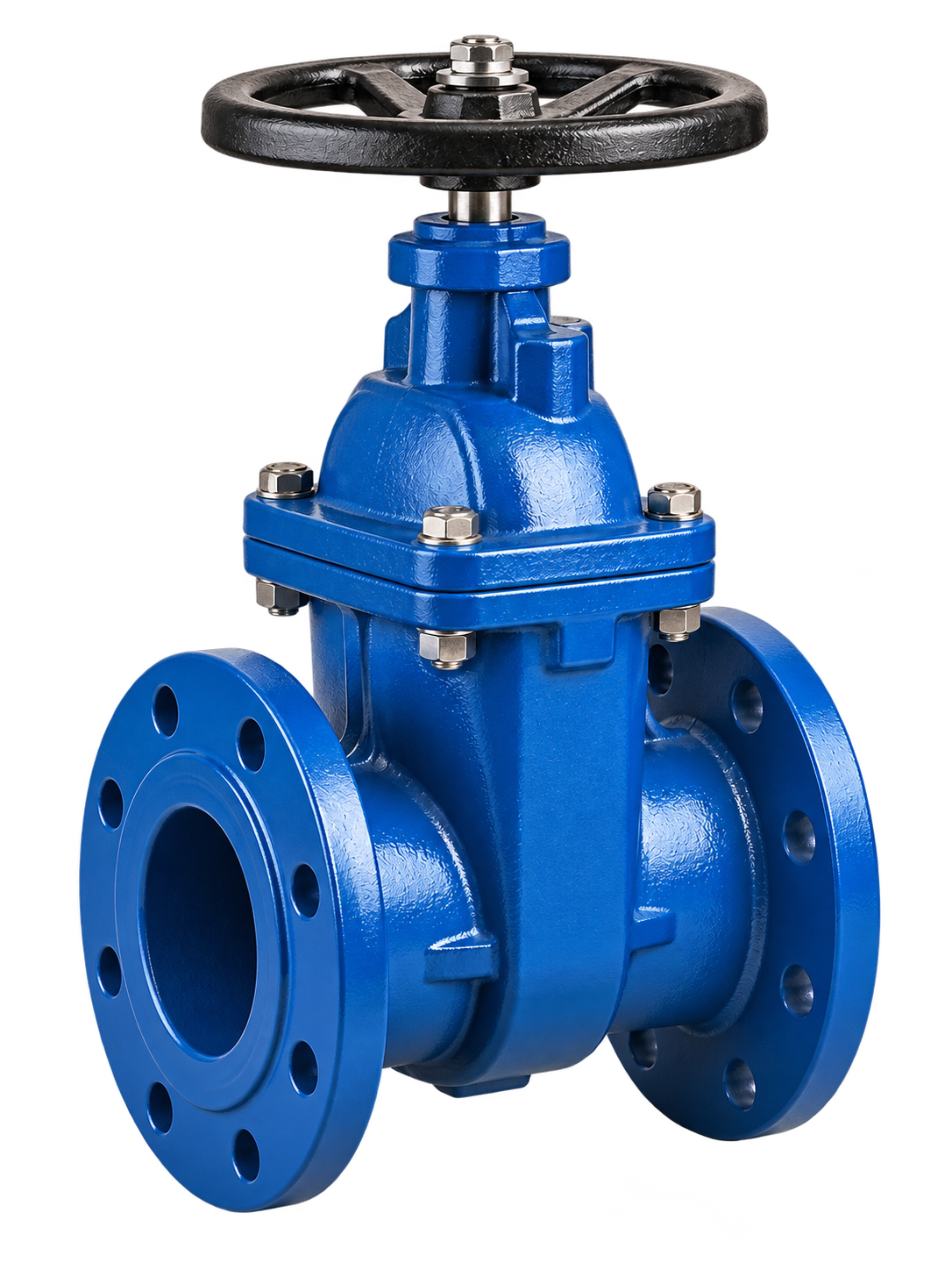

گیت‌ولو خط لوله
پیکربندی‌های گیت تمام‌مجرایی بر اساس فشار خط لوله، متریال و الزامات اتصال انتهایی انتخاب می‌شوند.

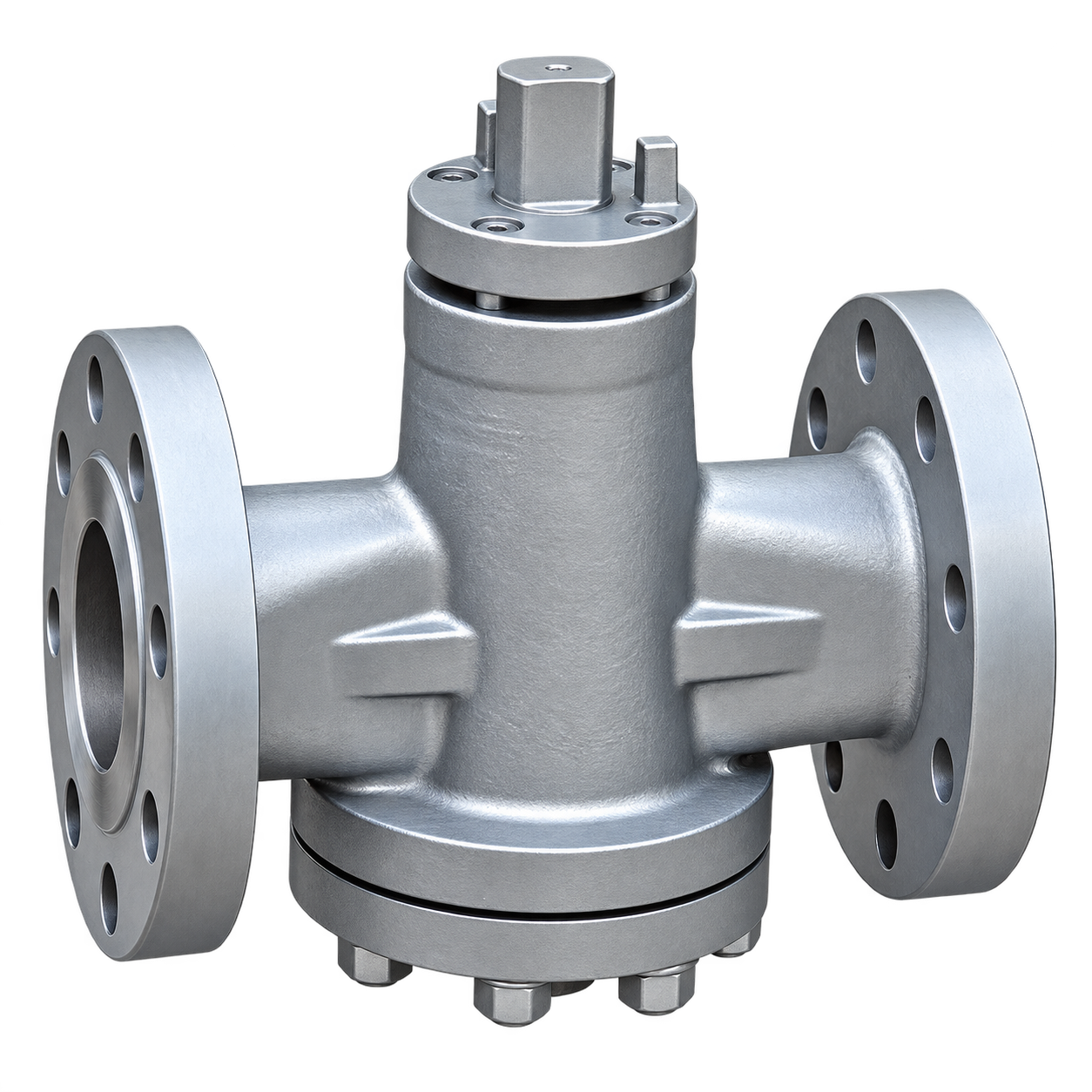

پلاگ‌ولو
پیکربندی‌های پلاگ متعادل‌کننده فشار بر اساس شرایط عملیاتی و مشخصات پروژه انتخاب می‌شوند.
شیر جریان محوری
پیکربندی‌های جریان محوری متناسب با فشار خط لوله، کلاس متریال و اتصال انتهایی انتخاب می‌شوند.
چک‌ولو
چک‌ولوهای لولایی، جریان محوری، دوصفحه‌ای، تک‌صفحه‌ای و دیسک مایل برای افت فشار کم و عملکرد بدون ضربه.
سایز، کلاس و گزینه‌های بال‌ولو+
راهنمای پیکربندی
دامنه بال‌ولو بر اساس نوع ساخت
بازه‌های 1/2 تا 56 اینچ و کلاس 150 تا 2500 دامنه سبد بال‌ولو هستند. دامنه قابل تأمین به طرح شیر و نوع ساخت بدنه بستگی دارد.
پیکربندی
سایز
کلاس فشار
نوع ساخت

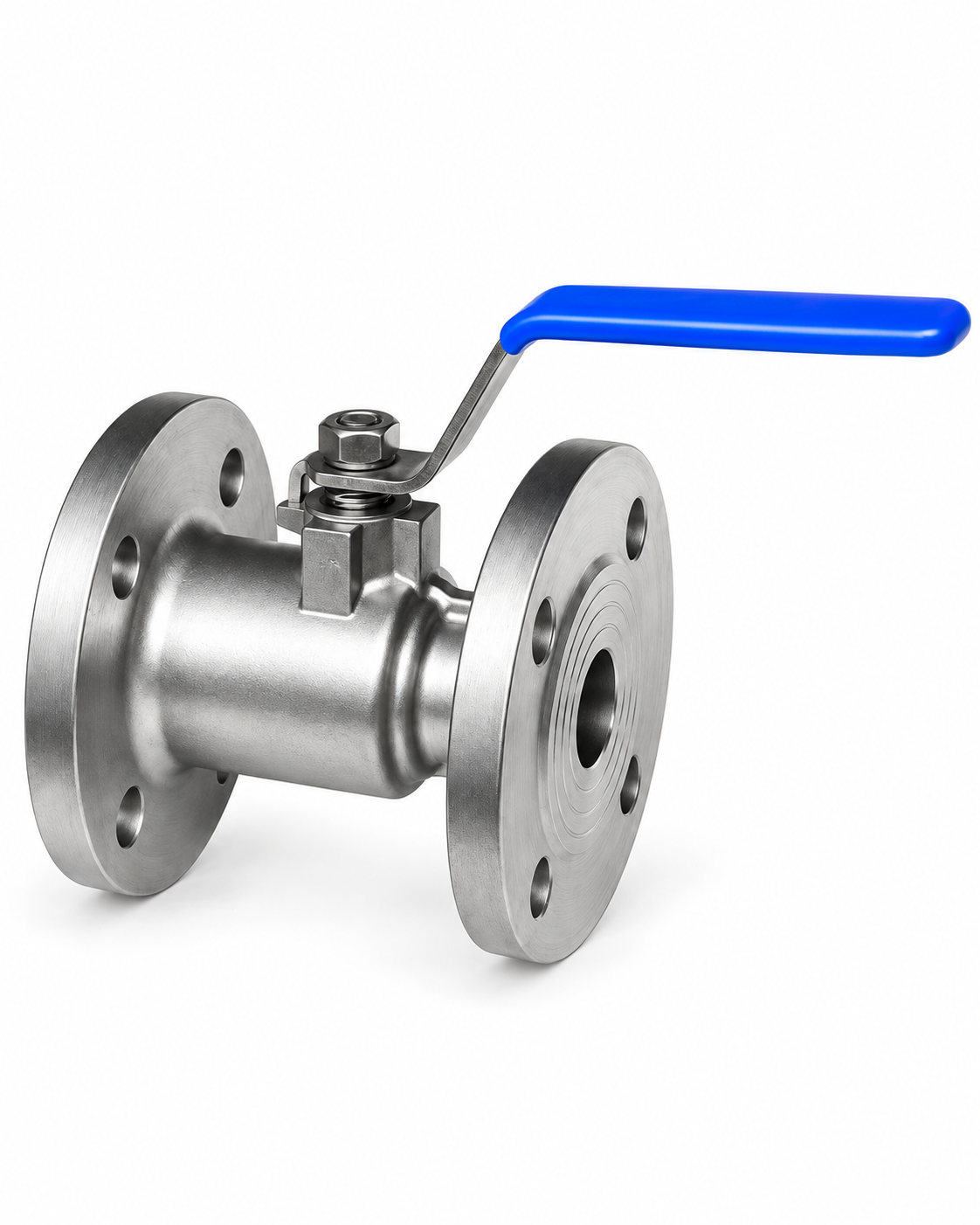

شناور / فولاد ریختگی
1/2 تا 8 اینچ
کلاس 150 و 300
بدنه یک‌تکه یا دوتکه
شناور / فولاد فورج
1/2 تا 2 اینچ
کلاس 800 یا 150 تا 2500
بدنه دوتکه یا سه‌تکه

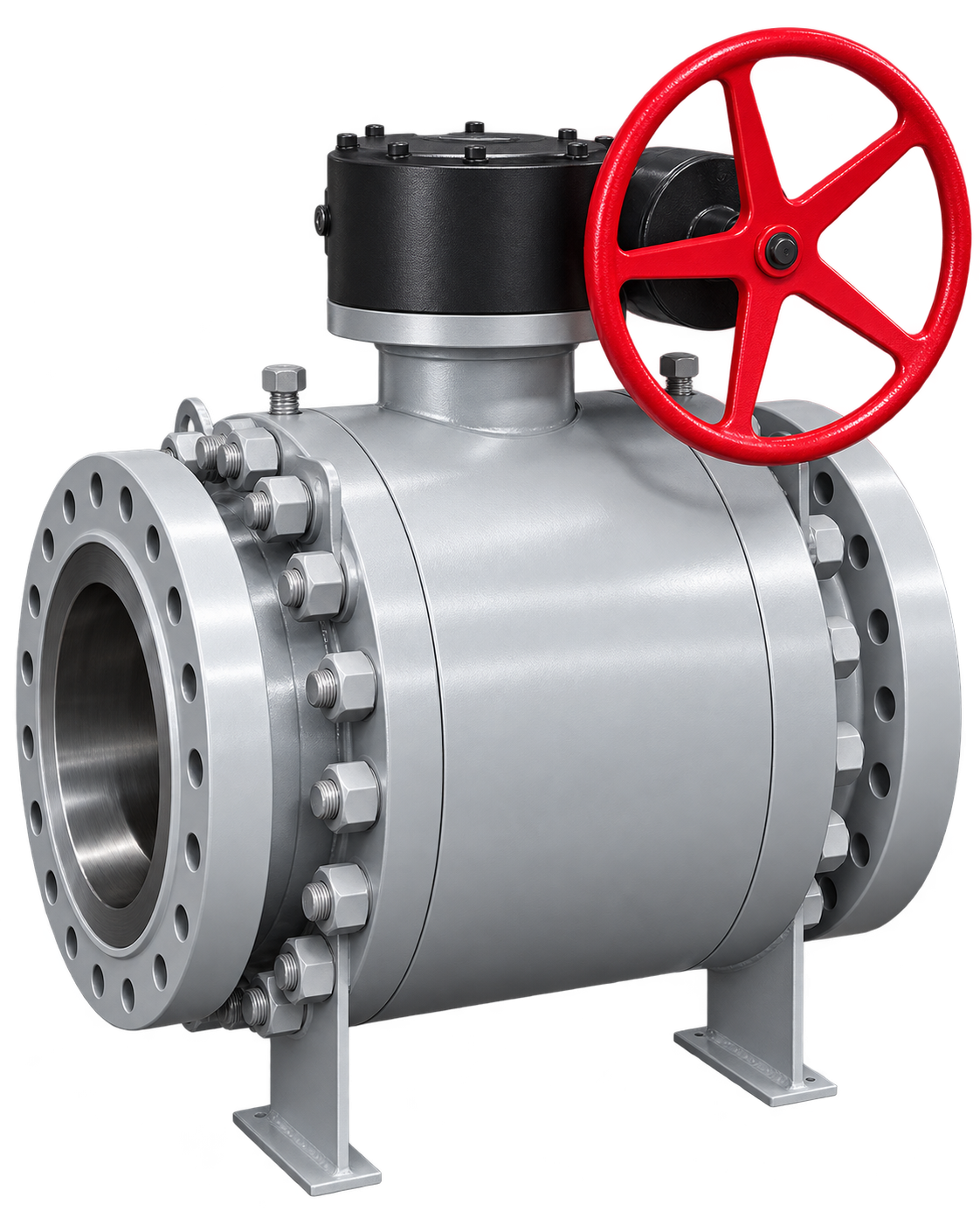

ترانیون
2 تا 56 اینچ
کلاس 150 تا 2500
ریختگی یا فورج، ورود از کنار یا بالا، یا تمام‌جوش؛ نوع ریختگی تا 48 اینچ

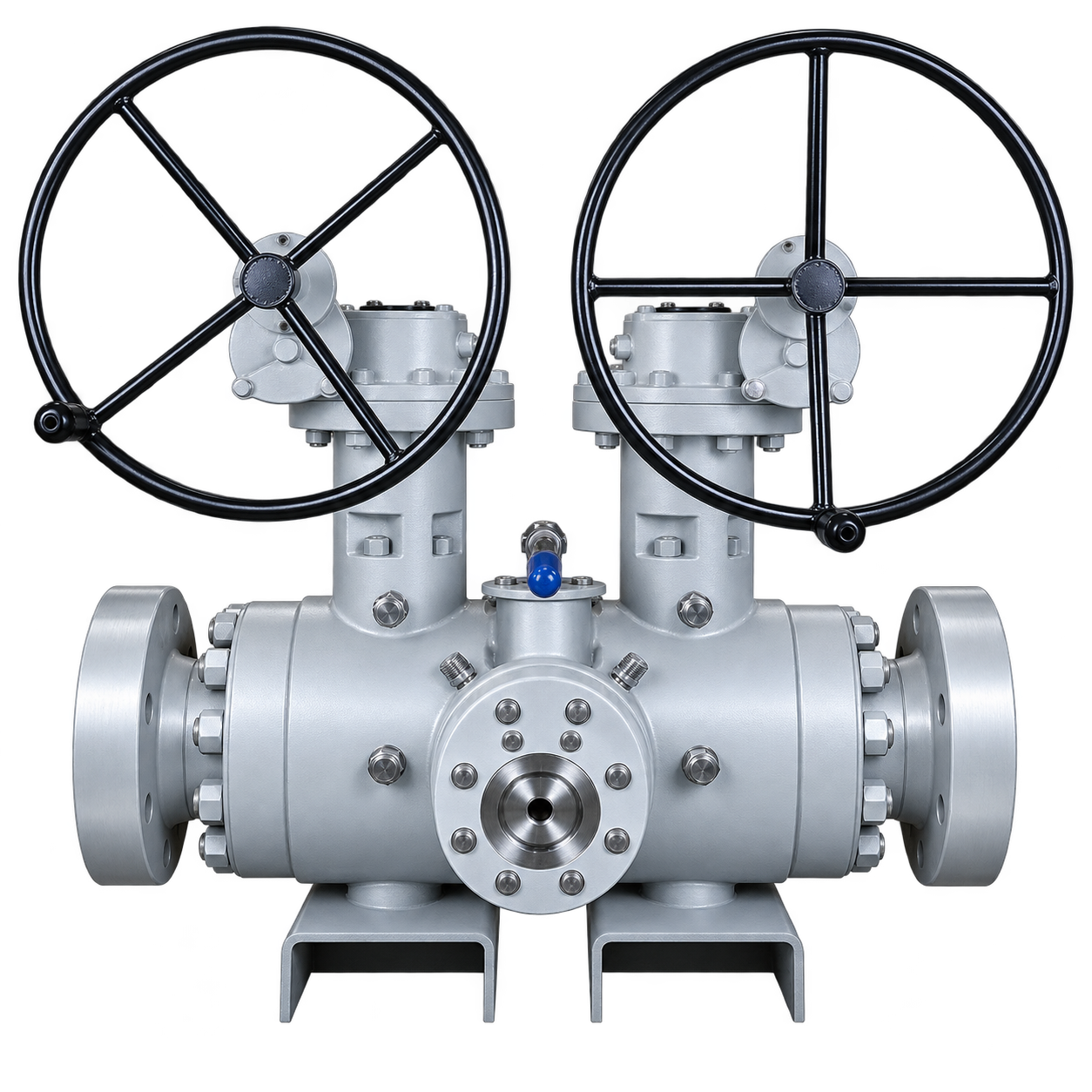

دابل‌بلاک‌اندبلید
1/2 تا 10 اینچ
کلاس 150 تا 2500
طرح شناور یا ترانیون؛ دامنه API 6D / EEMUA 182
جزئیات انتخاب
بدنه و تریم
بدنه بال‌ولو از فولاد کربنی، زنگ‌نزن یا آلیاژی، با گزینه‌های A105، F11، F22 و F5 و تریم A105+ENP، 13Cr، F304 یا F316. گزینه‌های سرویس NACE قابل تأمین هستند.
اتصال انتهایی
گزینه‌های RF، RTJ، BW، SW و NPT متناسب با پیکربندی بدنه انتخاب‌شده.
نحوه عملکرد
اهرم، گیربکس، موتور الکتریکی، عملگر پنوماتیک، گاز روی روغن یا هیدرولیک مطابق مشخصات پروژه.
DBB و گزینه‌های ایمنی
مجموعه DBB دو شیر ایزوله و یک شیر تخلیه را ترکیب می‌کند. گزینه‌های طراحی شامل ساقه ضد بیرون‌زدگی، طرح ضدحریق، حفاظت ضدالکتریسیته ساکن، نصب ISO 5211، تخلیه فشار حفره و نشیمن‌های دابل‌پیستون‌افکت است.
